“創新源于引領需求!”
大電流-多通道-小體積
01. 需求分析
超越傳統電化學體系的大容量高功率能源器件測試,面臨極大挑戰!現有傳統的各類測試方案已無法滿足此類電化學測試要求。
非穩態-動態及工況運行狀態
熱穩定-大電流發熱溫度漂移
安全性-確保人設備樣品安全
高精度-性能耐久性大幅提升
高通量-多維度多技術的集成
02. 應用場景(原位及工況下能源器件電化學測試)
大容量動力及儲能電池
快充開發
工況模擬
性能評價
失效分析
壽命預測
余量評估
氫能/電解水及燃料電池
催化劑及MEA 評估
壽命及耐久性測試
失效機制診斷分析

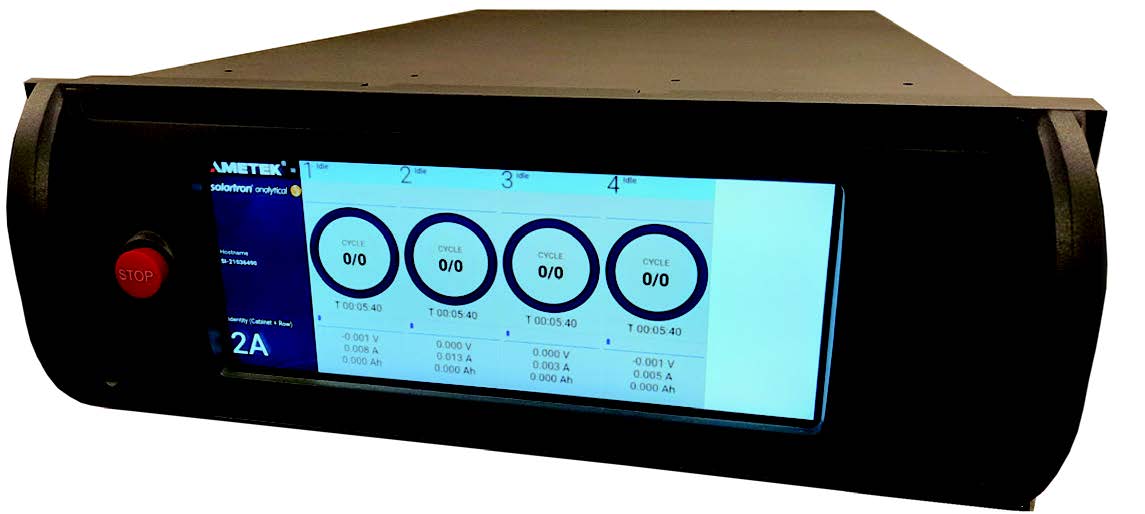

03.產品亮點
“更大”
電流200A-800A
單通道200A電流,脈沖300A
四個通道并聯可達800A
“更快”
響應達毫秒級別
電流量程切換快
步驟切換速度快
數據采集速率快
“更強”
工況下交流阻抗
正負極同步測量
施加波形自定義
多參數截止跳轉
“更靈活”
通道數量任意選
通道不夠隨時加
溫度信號同步采
“更智能”
軟件開發集成更開放
數據存儲訪問更安全
設備互聯共享更便捷
04. 附件及選件

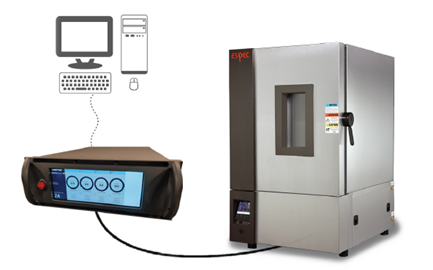

集成環境實驗艙
(動力及儲能電池性能及失效分析)

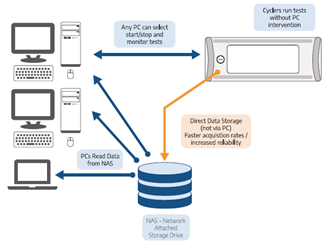

數據直存硬盤 NAS
(可確保數據安全)

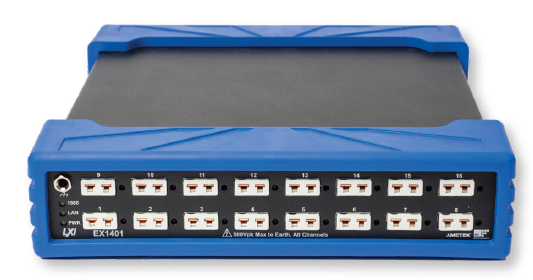

高速數據采集
(同步16通道電壓及溫度采集)
05. 具體參數
系統機構 | 機柜或無機柜 |
通道數量 | SI-9300R-SA-xCH 1 – 4 |
直流測試數據采樣速率 | 1 kS/s |
數據存儲 | 直存硬盤技術 |
電壓范圍 | 300 mV-10 V |
電壓分辨率 | 20 μV (24-bit ADC) |
電流測量 | 磁通 3個量程 |
電流量程 | ±200 A (300 A 脈沖) |
并聯電流 | 對大±800 A |
電流分辨率 | 2 μA (24-bit ADC) |
EIS | 每通道內置 |
EIS 頻率范圍 | 1 mHz -10 kHz |
輔助分壓個數 (DC/EIS) | 2 |
溫度測量(選件) | 外置數采(同步) |
第三方集成設備 | 數據采集、環境實驗艙 |
功率 | 三相電 380V, 5.5KW-11KW |
